Escáner para codo de tubo fácil, versátil y rápido

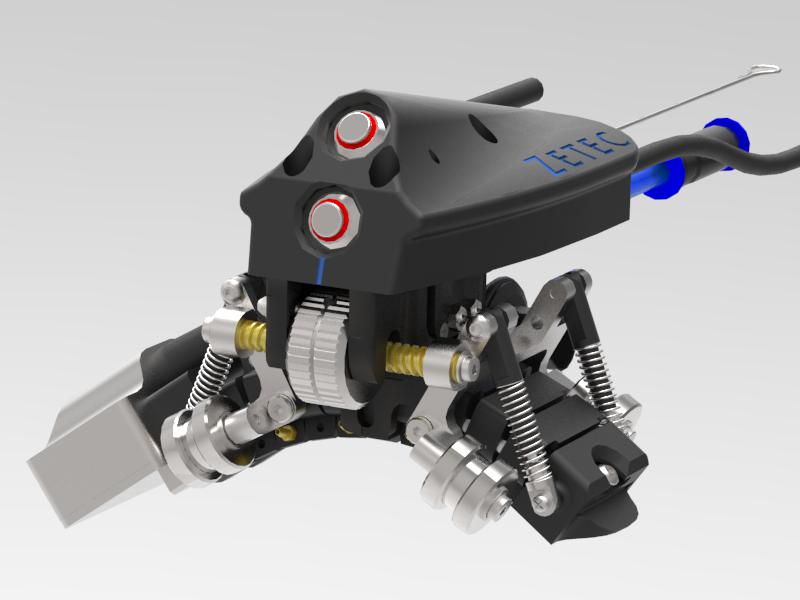

El escáner ElbowFlex es la herramienta perfecta para inspecciones ultrasónicas manuales rápidas de codos de tuberías. Es ideal para detectar y medir diferentes tipos de defectos, como picaduras por corrosión, laminación de pared media y puede medir el grosor restante de la pared.

El versátil escáner ElbowFlex puede escanear tanto en las partes rectas como en las de codo de un tubo.

Está diseñado para que una sonda de arreglo de fases flexible pueda inspeccionar tuberías y codos desde 4’’ NPS (4,5’’) hasta planos. El escáner ElbowFlex, que cuenta con un sencillo funcionamiento de botones, ruedas magnéticas y una membrana de agua, es fácil de usar y ahorra tiempo al tiempo que proporciona una confianza total en la cobertura.

Rápido y fácil de usar

• Una sonda de PA flexible para toda la gama de tubos: Una sonda puede adaptarse a la dimensión de la muestra escaneada y permanecer concéntrica durante toda la inspección, lo que ahorra tiempo

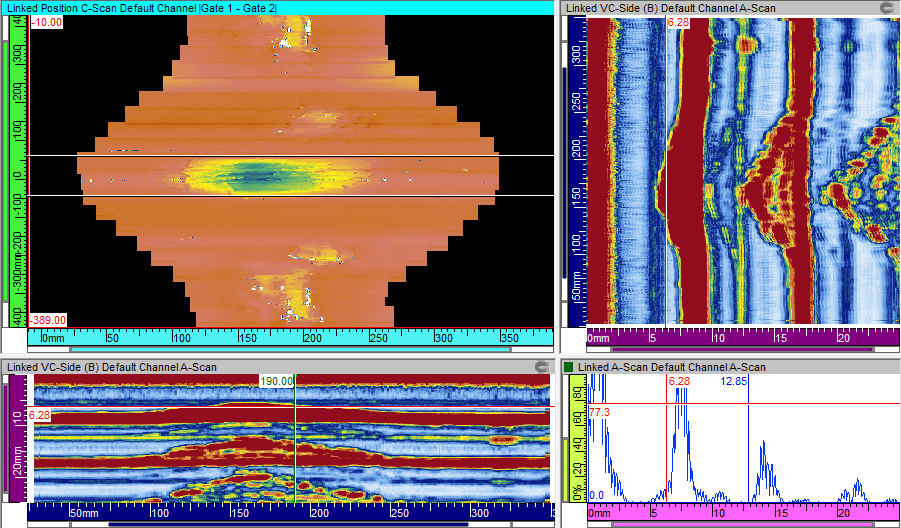

• La obtención de imágenes C-Scan facilita y agiliza el análisis: Los datos codificados se pueden interpretar fácilmente con el software UltraVision Touch
• Ruedas magnéticas: Ayude al operador a mantener el escáner en su lugar mientras sigue las líneas de escaneado para obtener una cobertura rápida y completa

Herramienta muy versátil

• Membrana de aqualene: Se utiliza una membrana de agua para acoplar en lugar de la cámara de agua tradicional, reduciendo las necesidades de agua a solo una fina película de agua en la superficie de la muestra.
• El escáner también puede funcionar con gel de acoplamiento estándar o una mezcla de agua y gel como acoplador
• Cuando se combina con cualquier instrumento de la familia TOPAZ, los datos se pueden guardar en alta resolución
